    Shuttle avec fuselage d'Augusta 109 A



                Cliquez sur l'image pour agrandir.



Quelques astuces :

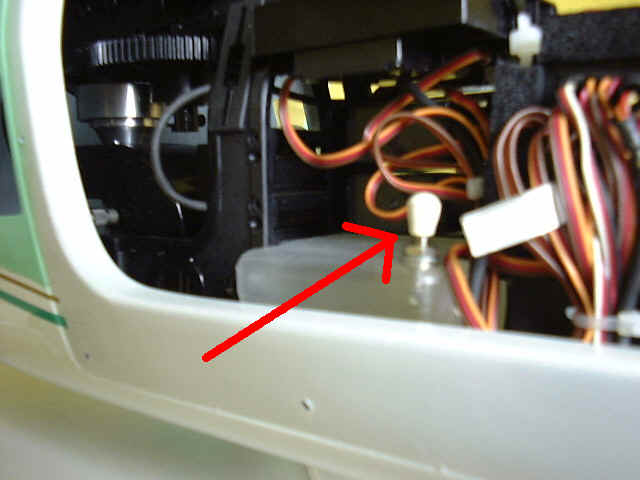

Le remplissage du réservoir se fait par la dorénavant :

Notez le nouvel emplacement pour l'inter radio ainsi que l'utilisation de l'extension de platine radio.
Notez l'utilisation d'un bouton pour limiter la tension du fil d'antenne à la sortie du récepteur :

Notez la sortie du fil d'antenne à travers un morceau de durite à carburant puis un bout de tube plastic.

Le fil d'antenne est ensuite tendu grâce à un élastique. Le fil d'antenne sera détendu lors du stockage de l'hélico

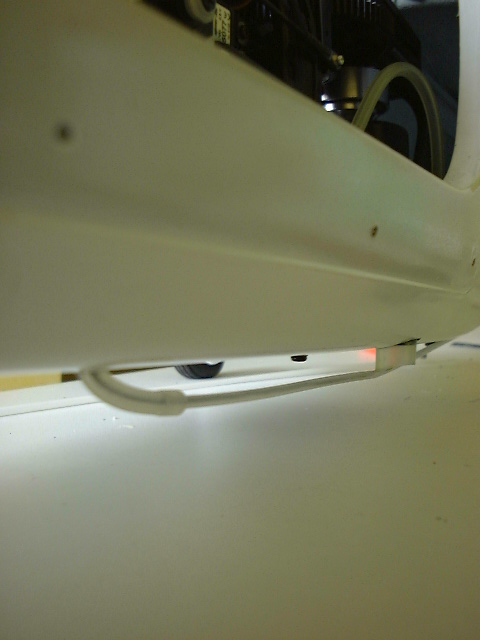

Notez la béquille en corde à piano rajoutée au bout de la dérive



Des pattes de fixation ont étés réalisées en aluminium pour tenir le fuselage :


Plan au format DXF (cliquer avec le bouton droit de la souris et sélectionnez "Enregistrer la cible sous")



La fixation de la roulette avant a été modifier pour permettre à la roue de se trouver au centre du fuselage :

Une encoche a été réalisée pour permettre le passage  du démarreur mais aussi pour permettre l'assemblage  du  boîtier d'anti-couple lors du montage de la mécanique dans le fuselage.  L'encoche permet à l'axe rotor de pouvoir reculer dégageant ainsi de la place au bout du fuselage  nécessaire à l'assemblage du boîtier d'anti-couple.
